Čelične prirubnice slepe NP 10 i 16

PN 16

Nazivni otvor

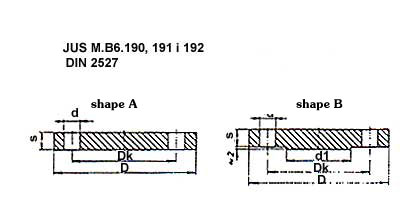

DN		 Prirubnica zaptivna povrsina oblik/
shape B		 Vijci masa (kg)
D
  mm 		 s
  mm 		 Dk
  mm  		d1
mm 		 Br.   navoj  d
mm
10 90 14 60   4 M12 14 0.63
15 95 14 65   4 M12 14 0.72
20 105 16 75   4 M12 14 1.01
25 115 16 85   4 M12 14 1.23
32 140 16 100   4 M16 18 1.80
40 150 16 110   4 M16 18 2.09
50 165 18 125   4 M16 18 2.88
65 185 18 145 55 4 M16 18 3.66
80 200 20 160 70 8 M16 18 4.77
100 220 20 180 90 8 M16 18 5.65
125 250 22 210 115 8 M16 18 8.42
150 285 22 240 140 8 M20 22 10.4
(175) 315 24 270 165 8 M20 22 14.0
200 340 24 295 190 12 M20 22 16.5
250 405 26 355 237 12 M24 26 24.9
300 460 28 410 285 12 M24 26 35.1
350 520 30 470 332 16 M24 26 47.8
400 580 32 525 380 16 M27 30 63.5
500 715 36 650 475 20 M30 33 102.0

Prirubnice DN 10 do DN 175 u svemu su jednake sa prirubnicama za PN 16

PN 10

200 340 24 295 190 8 M20 22 16.5
250 395 26 350 237 12 M20 22 24.0
300 445 26 400 285 12 M20 22 30.9
350 505 26 460 332 16 M20 22 40.6
400 565 26 515 380 16 M24 26 49.4
500 670 28 620 475 20 M24 26 75
