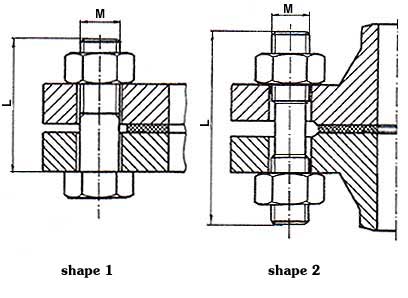

Elementi za spajanje prirubničkih spojeva PN Nazivni otvor DN  15   20   25   32   40   50   65   80   100   125   150   175   200   250   300   350   400   500   600  PN6 (oblik 1)  L  40 45 45 45 45 45 45 60 60 60 60 60 65 70 70 70 70 75 75  M   M10   M10   M10   M12   M12   M12   M12   M16  M16 M16 M16 M16 M16 M16 M20 M20 M20 M20 M24  n  4 4 4 4 4 4 4 4 4 8 8 8 8 12 12 12 16 20 20 PN10 (oblik 1)  L  45 50 50 50 50 55 55 60 60 65 65 70 70 75 75 75 80 80 90  M  M12 M12 M12 M16 M16 M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M20 M24 M24 M27  n  4 4 4 4 4 4 4 8 8 8 8 8 8 12 12 16 16 20 20 PN16 (oblik 1)  L  45 50 50 50 50 55 55 60 60 65 65 70 70 80 80 90 90 100 110  M  M12 M12 M12 M16 M16 M16 M16 M16 M16 M16 M20 M20 M20 M24 M24 M24 M27 M30 M33  n  4 4 4 4 4 4 4 8 8 8 8 8 12 12 12 16 16 20 20 PN25 (oblik 1)  L  50 50 50 50 55 60 65 70 70 80 90 90 90 100 100 110 120 130    M  M12 M12 M12 M16 M16 M16 M16 M16 M20 M24 M24 M24 M24 M27 M27 M30 M33 M33    n  4 4 4 4 4 4 8 8 8 8 8 12 12 12 16 16 16 20   PN40 (oblik 1)  L  50 50 50 55 60 60 65 70 70 80 90 100 100 110 120 130 140 150    M  M12 M12 M12 M16 M16 M16 M16 M16 M20 M24 M24 M27 M27 M30 M30 M33 M36 M39    n  4 4 4 4 4 4 8 8 8 8 8 12 12 12 16 16 16 20   PN63 (oblik 2)  L  75   80   100 100 100 105 120 135 145 155 165 175 190 210        M  M12   M16   M20 M20 M20 M20 M24 M27 M30 M30 M33 M33 M33 M39        n  4   4   4 4 8 8 8 8 8 12 12 12 16 16       PN100 (oblik 2)  L  75   90   100 115 120 125 135 155 160 170 180 200 220 250        M  M12   M16   M20 M24 M24 M24 M27 M30 M30 M30 M33 M39 M39 M45        n  4   4   4 4 8 8 8 8 12 12 12 12 16 16       PN160 (oblik 2)  L  75   90   105 120 130 135 145 165 175 185 200 220 240          M  M12   M16   M20 M24 M24 M24 M27 M30 M30 M33 M33 M39 M39
