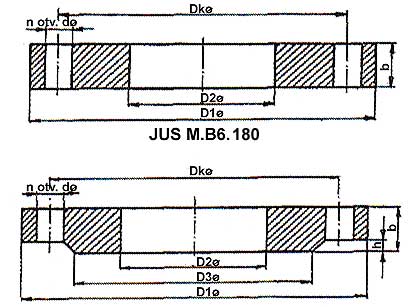

Čelične prirubnice ravne NP 6 DN 40-2000 DN D1O DkO D2O D3O b h n dO m(kg) 40 130 100 45/49 80 16 3 4 14 1.3 50 140 110 58/61 90 16 3 4 14 1.5 65 160 130 77 110 16 3 4 14 1.85 80 190 150 90 128 18 3 4 18 3 100 210 170 109/116 148 18 3 4 18 3.25 125 240 200 134.5/141 178 20 3 8 18 4.3 150 265 225 160.5/170 202 20 3 8 18 4.8 175 295 255 195.5 233 22 3 8 18 5.9 200 320 280 221 258 22 3 8 18 6.1 250 375 335 269/275 312 24 3 12 18 8.7 300 440 395 326 365 24 4 12 22 10.6 350 490 445 358/370 415 26 4 12 22 15.5 400 540 495 409/422 465 28 4 16 22 18.2 450 595 550 460 520 28 4 16 22 21 500 645 600 511 570 30 4 20 22 24.4 600 755 705 612.5 670 30 5 20 26 30 700 860 810 714 775 32 5 24 26 38 800 975 920 815 880 34 5 24 30 50 900 1075 1020 918 980 36 5 24 30 57.3 1000 1175 1120 1019 1080 36 5 28 30 64 1100 1305 1240 1124 1195 40 5 28 30 96 1200 1405 1340 1224 1295 40 5 32 33 100 1300 1520 1450 1324 1400 44 5 32 36 130 1400 1630 1560 1424 1510 44 5 36 36 150 1500 1730 1660 1524 1610 48 5 36 36 174 1600 1830 1760 1625 1710 48 5 40 36 183 1800 2045 1970 1824 1920 50 5 44 39 210 2000 2265 2180 2025 2125 52 5 48 42 263
