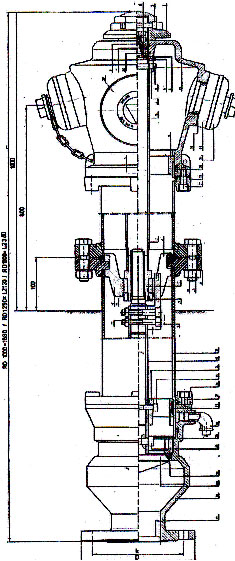

Podzemni hidrant sa kuglom DN 80 Np 10/16
Br. |
Pozicija |
materijal |
1. |
Kapa hidranta |
GGG-Al |
2. |
Vijak DIN 912-M8x6 |
A2 |
3. |
Vijak DIN912-M10x50 |
A2 |
4. |
Matica M 10 |
A2 |
5. |
Čaura |
A2 |
6. |
Zatvarač |
EPDM |
7. |
O-prsten |
EPDM |
8. |
Prsten |
CuSn10 |
9. |
Čivija |
C4572 |
10. |
Cev nadzemnog dela |
A2 |
11. |
Viljuška |
GGG |
12. |
Matica |
A2 |
13. |
Vijak DIN 912 M10x65 |
A2 |
14. |
Goli vijak |
A2 |
15. |
Matica ključa |
CuSn10 |
16. |
Spojka ključa |
CUSN10 |
17. |
Ključ hidranta |
CuSn10 |
18. |
Vreteno |
C4570 |
19. |
Cev podzemnog dela |
A2 |
20. |
Vijak DIN 912- M10x45 |
A2 |
21. |
Vijak DIN 912-M8x60 |
A2 |
22. |
Manžetna drenaže |
CuSn10 |
23. |
Zatvarač hidranta |
GGG |
24. |
Zatvarač drenaže |
GGG |
25. |
Plast podzemnog dela |
A2 |
26. |
Manžetna |
EPDM |
27. |
Vijak DIN 912-M12x30 |
A2 |
28. |
Leteća prirubnica
|
GGG |
29. |
Sedište hidrnta |
CuZn 40 |
30. |
Stopa hidranta |
GGG |
31. |
Poklopac stope |
plastika |
32. |
Evg 32-fazonski komad |
tvrda palas. |
33. |
Glava hidranta |
GGG |
34. |
Kapa spojnice |
plastika |
35. |
Plašt nadzemnog dela |
A2 |
36. |
O prsten O64x4 |
EPDM |
37. |
O prsten O79x4 |
EPDM |
38. |
O prsten glave hidranta |
EPDM |
39 |
Spoj. sa kapom DIN14318-B1 |
Al/ plast. |
40. |
Gumeni dihtung |
EPDM |
41. |
Čaura spojnice |
CuZn40 |
42. |
Prirub. podzemnog dela |
C0361 |
43. |
Prirub. nadzemnog dela |
C4572 |
44. |
Lomljeni vijak |
C4572 |
45. |
Matica M16 |
A2 |
46. |
Lanac spojnice |
A2 |
47. |
Podloška O17 |
A2 |
DN |
prikljucak |
ugradbena mera |
|
|
A |
B |
C |
RD |
DN |
D |
K |
80 |
_ |
1 |
2 |
1500/1250/1000 |
80 |
200 |
160 |
|
80 |
_ |
2 |
_ |
1500/1250/1000 |
100 |
1 |
2 |
_ |
1500/1250/1000 |
100 |
220 |
180 |
|
100 |
_ |
2 |
_ |
1500/1250/1000 |
|
 |
|
