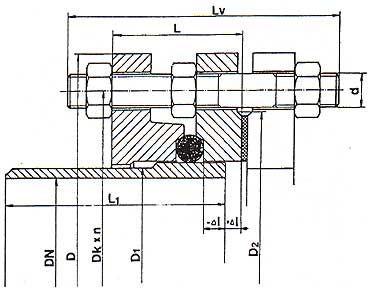

Dilatacioni spoj D.S. DN D Dk D1 D2 L L1 Lv d n ±L 150 285 240 159 212 95 100 150 M20 8 10 168.3 200 340 295 219.1 268 95 100 150 M20 8 10 250 395 350 267 320 100 150 160 M20 12 10 273 300 445 400 323.9 375 100 150 160 M20 12 10 350 505 460 355.6 435 100 150 160 M20 16 10 368 400 565 515 406.4 485 105 175 180 M24 16 10 419 500 670 620 505 590 105 175 190 M24 20 12.5 600 780 725 609.6 685 110 200 200 M27 20 12.5 700 895 840 711.2 805 115 200 220 M27 24 12.5 800 1015 950 812.8 913 115 225 240 M30 24 15 900 1115 1050 914.4 1015 115 225 240 M30 28 15 1000 1230 1160 1016 1115 115 225 250 M33 28 15 1200 1455 1380 1220 1338 135 250 270 M36 32 20
