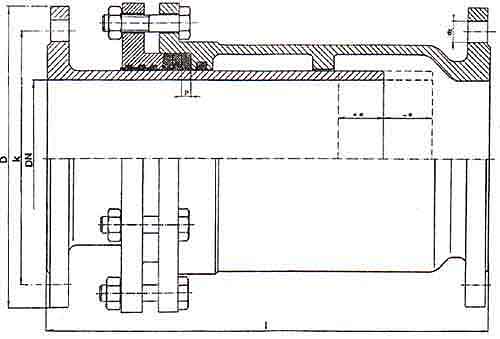

Dilatacioni kompenzator prema DIN 3340
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
450 |
D |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
315 |
340 |
395 |
445 |
505 |
565 |
615 |
K |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
270 |
295 |
350 |
400 |
460 |
515 |
565 |
broj rupa |
4 |
4 |
4 |
8 |
8 |
8 |
8 |
8 |
8 |
12 |
12 |
16 |
16 |
20 |
d2 |
18 |
18 |
18 |
18 |
18 |
18 |
22 |
22 |
22 |
22 |
22 |
22 |
26 |
26 |
L |
430 |
440 |
440 |
470 |
490 |
540 |
540 |
540 |
540 |
560 |
660 |
670 |
680 |
680 |
p |
8x8 |
10x10 |
10x10 |
10x10 |
10x10 |
12x12 |
12x12 |
12x12 |
12x12 |
14x14 |
14x14 |
14x14 |
14x14 |
16x16 |
broj dihtunga |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
težina (kg) |
11.5 |
14.5 |
17 |
20 |
23 |
32 |
32 |
40 |
54 |
65 |
87 |
114 |
137 |
198 |
zapremina (m3) |
0.010 |
0.012 |
0.016 |
0.020 |
0.025 |
0.036 |
0.048 |
0.058 |
0.068 |
0.095 |
0.144 |
0.188 |
0.238 |
0.282 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
|
D |
670 |
780 |
895 |
1015 |
1115 |
1230 |
1340 |
1455 |
1575 |
1675 |
1785 |
1915 |
|
|
K |
620 |
725 |
840 |
950 |
1050 |
1160 |
1270 |
1380 |
1490 |
1590 |
1700 |
1820 |
|
|
broj rupa |
20 |
20 |
24 |
24 |
28 |
28 |
32 |
32 |
32 |
36 |
36 |
40 |
|
|
d2 |
26 |
30 |
30 |
33 |
33 |
36 |
36 |
39 |
42 |
42 |
42 |
48 |
|
|
L |
690 |
690 |
710 |
710 |
730 |
740 |
750 |
780 |
780 |
800 |
820 |
820 |
|
|
p |
16x16 |
16x16 |
16x16 |
18x18 |
18x18 |
18x18 |
20x20 |
20x20 |
20x20 |
22x22 |
22x22 |
22x22 |
|
|
broj dihtunga |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
|
težina (kg) |
227 |
292 |
385 |
445 |
512 |
619 |
793 |
956 |
1095 |
1230 |
1445 |
1680 |
|
|
zapremina (m3) |
0.340 |
0.460 |
0.624 |
0.804 |
0.998 |
1.230 |
1.480 |
1.816 |
1.934 |
2.468 |
2.874 |
3.308 |
|
|
|
